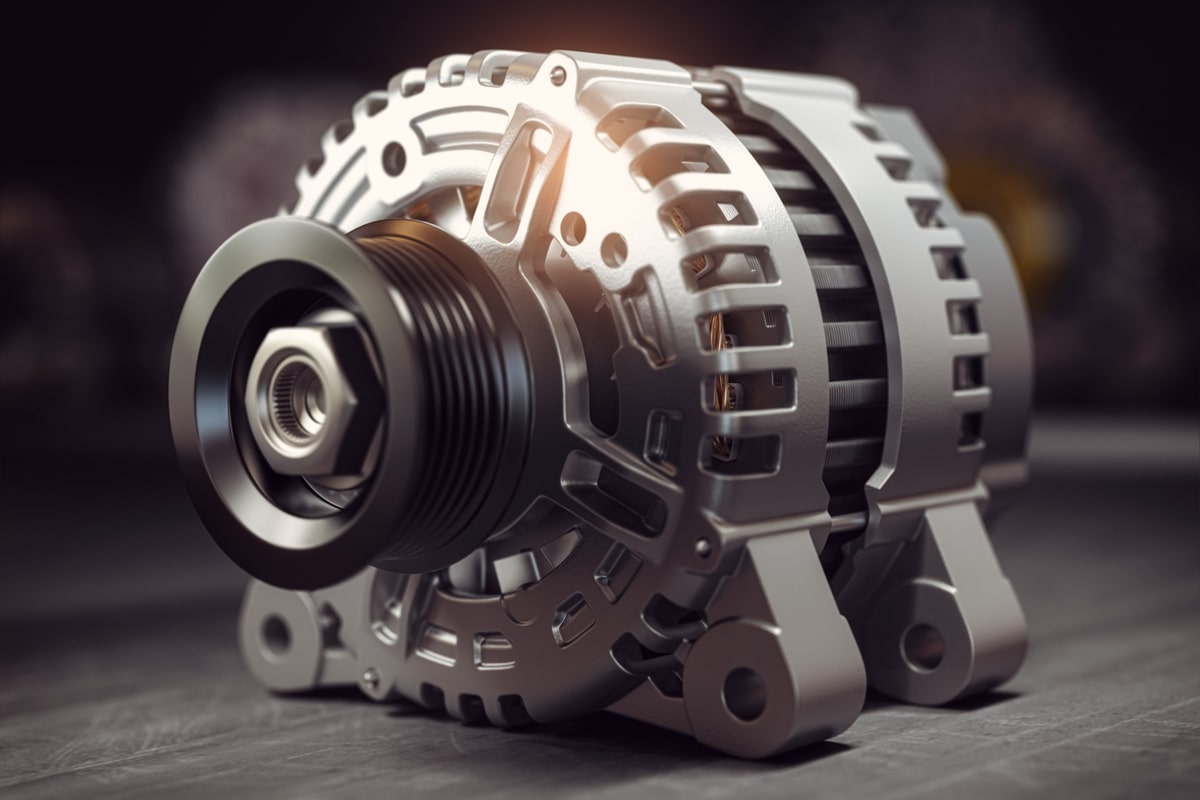

اجزای دینام خودرو
اجزای این قطعه به شرح زیر است:
1. پوسته: بدنه فلزی که تمام قطعات دینام را در برمیگیرد و مسیر خنککاری و نصب را فراهم میکند.
2. استاتور: بخش ثابت دینام که شامل سیمپیچ میدان یا آهنربا است و میدان مغناطیسی اولیه را ایجاد میکند.
3. روتور یا آرمیچر: بخش چرخان دینام که درون استاتور میچرخد. روی آن سیمپیچهایی وجود دارد که با حرکت در میدان مغناطیسی، ولتاژ الکتریکی القا میکنند.
4. کمیتاتور: یک حلقه تقسیمکننده مسی متصل به آرمیچر که وظیفه تبدیل جریان متناوب تولیدشده در سیمپیچ آرمیچر به جریان مستقیم (DC) را بر عهده دارد.
5. برسهای زغالی: قطعات رسانا که جریان را بین کمیتاتور و مدار خارجی منتقل میکنند. این قطعات سایشی هستند و نیاز به تعویض دورهای دارند.
6. یاتاقانها: برای نگه داشتن و روان چرخیدن روتور درون پوسته به کار میروند و اصطکاک را کاهش میدهند.
7. قرقره: به تسمه موتور وصل میشود تا نیروی مکانیکی را از میللنگ به دینام منتقل کند.
8. پروانه یا فن خنککننده: روی شفت نصب میشود و هنگام چرخش روتور، جریان هوا ایجاد کرده و دینام را خنک میکند.
9. رگلاتور ولتاژ: رگلاتور ولتاژ خروجی دینام را ثابت نگه میدارد و از شارژ بیشازحد باتری جلوگیری میکند.
